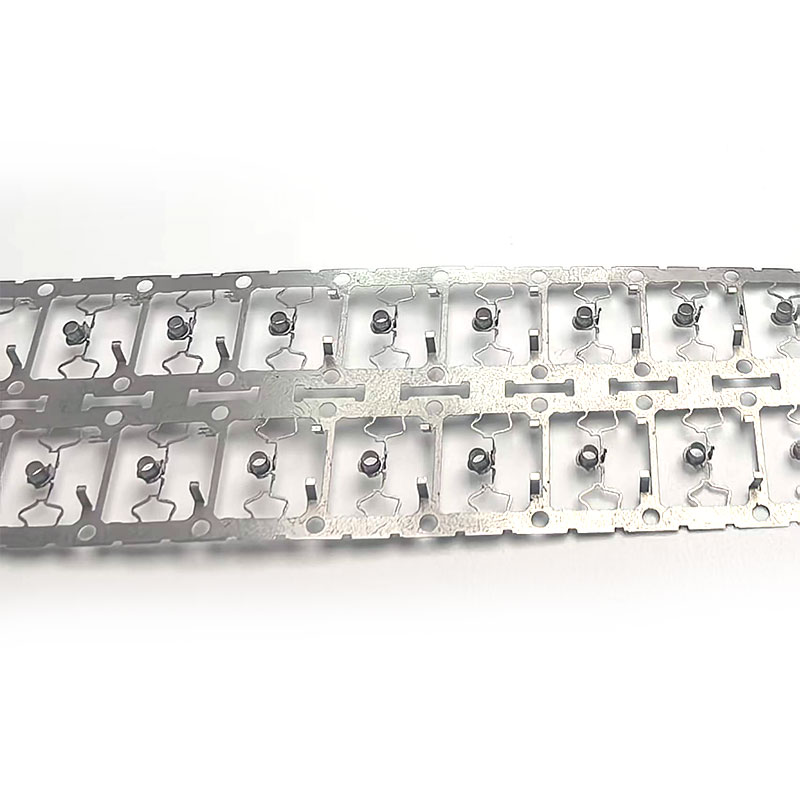

Elektroonilised täppisstantsimisosadon olulised kompaktsete, juhtivate ja ülitäpsete komponentide tootmiseks, mida kasutatakse pistikutes, andurites, autoelektroonikas ja sideseadmetes.Qirenühendab täppisstantsimise EDM-tehnoloogiaga, et valmistada keerulisi metallkomponente, mille mõõtmete tolerants on kuni ±0,005 mm, toetades nii prototüübi arendamist kui ka suuremahulist tootmist.
Kuna elektroonikatooted muutuvad väiksemaks, õhemaks ja integreeritumaks, vajavad tootjad metallkomponente, mis suudavad säilitada kitsaid mõõtmeid, tagades samal ajal stabiilse juhtivuse, mehaanilise tugevuse ja usaldusväärse koostetulemuse. Elektrooniline täppisstantsimine on tõhus viis klemmide, kontaktkomponentide, varjestusosade, vedruelementide ja muude keerukate metallkonstruktsioonide moodustamiseks tootmismastaabis. Kombineerides EDM-vormide tootmist, täppisstantsimist, intelligentset kontrolli ja protsessijuhtimist, pakub Qiren kohandatud lahendusi elektroonika, autoelektroonika, meditsiiniseadmete ja siderakenduste jaoks. Selle teatatud ±0,005 mm mõõtmete tolerantsi võime, materjali kohandatavus ja pinnakvaliteedi kontroll muudavad täppisstantsimise sobivaks nõudlike elektroonikakomponentide rakenduste jaoks.
Sisukord
- Miks on elektroonilised täppisstantsimise osad olulised?
- Millised on peamised eelised?
- Milliseid materjale saab kasutada?
- Kuidas valmistatakse täppisstantsimise osi?
- Kus neid kasutatakse?
- Kuidas peaksid ostjad valima täppisstantsimise tarnija?
- Korduma kippuvad küsimused
- Järeldus
Miks on elektroonilised täppisstantsimise osad olulised?
Kaasaegsed elektroonikatooted sõltuvad üha enam miniatuursetest metallkomponentidest. Ühendusklemm, varjestuselement, kontaktvedru, akukomponent või juhtiv tugi võib moodustada vaid murdosa tavapärase mehaanilise komponendi suurusest, kuid see võib otseselt mõjutada kogu toote toimivust.
Seetõttu on täppisstantsimine midagi enamat kui lihtsalt lehtmetalli lõikamine ja vormimine. Tootmisprotsess peab kontrollima mõõtmete täpsust, materjali deformatsiooni, jäsemeid, pinna kvaliteeti ja korratavust. Elektrooniliste rakenduste puhul võib isegi väike mõõtmete kõrvalekalle mõjutada kontakti survet, sisestusjõudu, elektrijuhtivust, koostu joondamist või toote eluiga.
Qireni tooteteabe kohaselt ühendab selle tembeldamine EDM-vormide töötlemise täppisstantsimise ja kontrollimise tehnoloogiatega. Ettevõte väidab, et selle protsessiga on võimalik saavutada sobivate rakenduste, sealhulgas keeruka kujuga osade, mikroavade komponentide ja üliõhukeste materjalide puhul kuni ±0,005 mm tolerantsid.
See kombinatsioon muudab täppisstantsimise eriti väärtuslikuks, kui tootjad vajavad korduvaid komponente suurtes kogustes ilma mõõtmete ühtlust ohverdamata.
Millised on elektrooniliste täppisstantsimise osade peamised eelised?
1. Suur mõõtmete täpsus
Täppiselektroonilised komponendid nõuavad miniatuursete sõlmede sobitamiseks sageli rangelt kontrollitud mõõtmeid. Täiustatud stantsi disain, EDM-mehaaniline töötlemine ja kontrollitud stantsimise parameetrid võivad vähendada mõõtmete varieerumist ja parandada osadevahelist järjepidevust.
Pistikuklemmide ja muude juhtivate komponentide puhul mõjutab mõõtmete täpsus otseselt ühendamise jõudlust. Ühtlane geomeetria aitab tootjatel säilitada prognoositavat sisestusjõudu, kontaktide positsioneerimist ja koostu ühilduvust.
2. Kompleksse geomeetria võime
Traditsioonilised stantsimisprotsessid võivad seista piirangutega, kui komponendid sisaldavad sügavaid sooni, teravaid nurki, astmelisi auke, kitsaid sektsioone või muid keerukaid omadusi. EDM-toega tööriistad võivad aidata nende nõudlike geomeetriate jaoks luua keerukamaid matriitsistruktuure.
- Mikroaugud ja kitsad pilud
- Astmelised ja süvistatavad konstruktsioonid
- Peened kontaktalad
- Terava nurga omadused
- Üliõhukesed metallkomponendid
- Väikesed vedrud ja juhtivad struktuurid
3. Tõhus masstootmine
Kui stantsimisvorm on välja töötatud ja kinnitatud, võib protsess toota suures koguses ühtseid osi suhteliselt lühikese tsükliajaga. See muudab täppisstantsimise eriti atraktiivseks stabiilsete tootmismahtudega elektroonikatootjate jaoks.
4. Parem pinnakvaliteet
Pinna seisukord on elektriliste ja mehaaniliste komponentide jaoks kriitiline. Ülemäärased pursked, kriimustused, deformatsioonid või karedad pinnad võivad tekitada probleeme koostamisel või mõjutada negatiivselt juhtivust ja kulumiskindlust.
Qiren kirjeldab kontaktivaba EDM-i töötlemise ja peegelviimistlustehnoloogia kasutamist nõudlikes rakendustes, mille pinnakaredus on kohaldatavates töötlemistingimustes alla Ra0,2 μm.
Milliseid materjale saab kasutada?
Materjali valikul tuleks lähtuda juhtivusest, tugevusest, korrosioonikindlusest, kõvadusest, vedru omadustest, vormimiskäitumisest, töötemperatuurist ja lõpprakenduse nõuetest.
| Materjali tüüp | Tüüpilised omadused | Võimalikud rakendused |
|---|---|---|
| Vasesulamid | Hea elektrijuhtivus ja vormitavus | Klemmid, kontaktid, juhtivad komponendid |
| Roostevaba teras | Tugevus, korrosioonikindlus, vastupidavus | Elektroonikakorpused, vedrud, konstruktsioonikomponendid |
| Titaan | Kõrge tugevuse ja kaalu suhe ning korrosioonikindlus | Spetsiaalsed elektroonilised ja meditsiinilised komponendid |
| Kõrge kõvadusega sulamid | Kulumiskindlus ja mehaaniline stabiilsus | Nõudlikud täppiskomponendid ja tööriistadega seotud osad |
Õige materjali valimine mõjutab ka stantsi eluiga ja tootmiskulusid. Kõrge kõvaduse või sitkusega materjalid võivad vajada spetsiaalseid tööriistu ja töötlemisstrateegiaid, mistõttu on enne masstootmist oluline insenerianalüüs.
Kuidas valmistatakse täppisstantsimise osi?
Usaldusväärne täppisstantsimise projekt algab tavaliselt kaua enne esimest tootmist. Komponentide joonis, materjali spetsifikatsioon, tolerantsinõuded, pinnaviimistlus, aastane maht ja kasutuskeskkond tuleks kõik projekteerimisetapis üle vaadata.
1. samm: toote ja joonise analüüs
Insenerid hindavad geomeetriat, tolerantse, materjali paksust, vormimissuunda, kriitilisi mõõtmeid ja võimalikke tootmisriske. Varajane konstruktsioonianalüüs võib aidata tuvastada tunnuseid, mis võivad põhjustada deformatsioone, pragusid, liigseid jäsemeid või raskeid tööriistade hooldamist.
2. samm: täppisvormi disain
Stantsimisvorm määrab, kui täpselt saab lõplikku komponenti moodustada. Keeruliste elektrooniliste osade puhul saab EDM-töötlust kasutada peente struktuuride ja ülitäpsete stantside funktsioonide loomiseks.
3. samm: materjali ettevalmistamine
Valitud metallriba või -leht peab vastama nõutavale paksusele, mehaanilistele omadustele ja pinna seisukorrale. Materjali järjepidevus on eriti oluline, kui tegemist on väga kitsa tolerantsiga.
4. samm: tembeldamine ja vormimine
Tootmise ajal läbib materjal kontrollitud tembeldamistoimingud, et saavutada lõikamise, painutamise, mulgustamise, vormimise või järkjärgulised omadused. Stabiilsed protsessiparameetrid aitavad säilitada korratavust kogu tootmispartii vältel.
5. samm: mõõtmete ja pinna kontroll
Ülevaatus kontrollib kriitilisi mõõtmeid ja tuvastab võimalikud defektid. Qiren kasutab oma kvaliteedikontrolli protsessi osana kolmemõõtmelisi mõõteseadmeid, optilisi kontrollseadmeid ja kõvaduse testimist. Partii kvaliteediaruanded võivad samuti toetada tootmise jälgitavust ja klientide aktsepteerimist.
Kus neid kasutatakse?
Elektroonilisi täppisstantsimise komponente kasutatakse paljudes tööstusharudes, kuna need võivad ühendada väikesed mõõtmed suure korratavuse ja funktsionaalse töökindlusega.
Tarbeelektroonika
Nutitelefonid, sülearvutid, kantavad seadmed ja muud kompaktsed tooted nõuavad miniatuurseid metallkomponente, mis sobivad täpselt piiratud siseruumidesse. Rakendused võivad hõlmata SIM-kaardi hoidjaid, C-tüüpi liidese komponente, kontaktklemme ja FPC-ga seotud metallkonstruktsioone.
Autoelektroonika
Elektrooniliste juhtimissüsteemide ja elektrisõidukite kasvav kasutamine on suurendanud nõudlust täppisjuhtivate ja mehaaniliste komponentide järele. Võimalikud rakendused hõlmavad akuga seotud komponente, releevedrusid, klemme, andurikomponente ja elektriühendussüsteeme.
Meditsiiniseadmed
Meditsiiniseadmed võivad vajada kontrollitud mõõtmete ja usaldusväärse pinnakvaliteediga miniatuurseid komponente. Täppisstantsitud metallosi võib kasutada mikroinstrumendi komponentides, seadme korpustes ja muudes spetsiaalsetes koostudes, kus mõõtmete ühtsus on oluline.
Sideseadmed
Sideseadmed ja suure tihedusega elektroonikasõlmed põhinevad täpsetel pistikutel ja juhtivatel komponentidel. Täpne stantsimine võib toetada kompaktsete kontaktstruktuuride tootmist, mis nõuavad korduva kokkupanemise ajal ühtlast geomeetriat.
Kuidas peaksid ostjad valima täppisstantsimise tarnija?
Õige tarnija valimine ei seisne pelgalt ühikuhindade võrdlemises. Täppiselektrooniliste komponentide puhul võivad tööriistade võimalused, kontrollisüsteemid, materjalikogemus, inseneritoetus ja tootmise mastaapsus projekti kogumaksumust rohkem mõjutada.
Enne tellimuse esitamist peaksid ostjad hindama järgmisi punkte:
- Mõõtmete võime:Kinnitage, kas tarnija suudab nõutud tolerantsid järjepidevalt täita.
- Tööriistade asjatundlikkus:Vaadake üle tarnija stantsi konstruktsioon, EDM, hooldus- ja optimeerimisvõimalused.
- Materjali kogemus:Veenduge, et tootja mõistab valitud vasesulamit, roostevaba terast, titaani või muud materjali.
- Kontrollivõimalus:Kontrollige, kas kriitilisi mõõtmeid saab mõõta sobiva CMM-i, optilise või muu kontrollseadmega.
- Tootmise mastaapsus:Veenduge, et tarnija saaks liikuda prototüübi- või proovipartiide juurest stabiilse masstootmise poole.
- Kvaliteedidokumentatsioon:Küsige ülevaatusaruandeid ja selgelt määratletud vastuvõtukriteeriume.
- Insenerikommunikatsioon:Vastutulelik tehniline meeskond võib vähendada tööriistade tarbetuid parandusi ja tootmise viivitusi.
Qiren väidab, et selle tembeldamine toetab nii väikeses partii proovitootmist kui ka suuremahulist tootmist. Selle tootmisteave tõstab esile ka 3000 ruutmeetri suurust rajatist, enam kui 50 töötajat ning uurimis- ja arendusmeeskonda, mis esindab ligikaudu 15% ettevõtte tööjõust. Ettevõte teatab ekspordist enam kui 20 riiki ja piirkonda.
Korduma kippuvad küsimused
Mis on elektroonilised täppisstantsimise osad?
Elektroonilised täppisstantsimisosad on täpselt vormitud metallkomponendid, mis on valmistatud täppisstantsimisprotsesside abil elektrooniliste ja elektromehaaniliste rakenduste jaoks. Need võivad sisaldada klemme, kontakte, vedrusid, varjestuskomponente, juhtivaid tugesid ja muid miniatuurseid osi.
Millise tolerantsi saab täppisstantsimisega saavutada?
Saavutatav tolerants sõltub materjalist, geomeetriast, paksusest, tööriistade konstruktsioonist ja tootmistingimustest. Qiren teatab sobivate täppisstantsimise rakenduste jaoks mõõtmete tolerantsid kuni ±0,005 mm. Tegelikud tolerantsid tuleks kinnitada konkreetse detaili joonisega.
Kas keerukaid elektroonilisi komponente saab kohandada?
Jah. Kohandatud täppisstantsimist saab välja töötada kliendi jooniste, 3D-mudelite, materjali spetsifikatsioonide, mõõtmete, tolerantside, pinnanõuete ja tootmismahtude põhjal. EDM-toega stantside tootmine on eriti kasulik keerukate struktuuride puhul, mida on tavapäraste tööriistadega raske toota.
Millistes tööstusharudes kasutatakse täppiselektroonilisi stantsimiskomponente?
Peamised kasutusvaldkonnad hõlmavad olmeelektroonikat, autoelektroonikat, meditsiiniseadmeid, sideseadmeid, targa kodu tooteid ja muid täppiselektroonikaid.
Kuidas ma saan pakkumist küsida?
2D joonise või 3D CAD-faili, materjaliteabe, aastase koguse, kriitiliste tolerantside, pinnaviimistluse nõuete ja eeldatava tarnegraafiku esitamine võib aidata tootjal projekti hinnata ja koostada täpsema hinnapakkumise.
Järeldus
Kuna elektroonikaseadmed muutuvad üha väiksemaks ja keerukamaks, muutub tootmise täpsus üha olulisemaks. Elektrooniline täppisstantsimine pakub praktilise kombinatsiooni mõõtmete konsistentsist, kompleksi moodustamise võimest, materjali paindlikkusest, pinnakvaliteedist ja skaleeritavast tootmisest. EDM-toega tööriistade, kontrollitud tembeldamise ja süstemaatilise kontrolli abil saavad tootjad toota miniatuurseid metallkomponente, mis vastavad nõudlikele elektrooniliste montaažinõuetele.
Qiren ühendab endas täppisvormide inseneritööd, EDM-i töötlemise, stantsimise ja kontrollimise võimalused, et toetada kohandatud elektroonikakomponentide projekte alates tööriistade arendamisest kuni tootmiseni. Kui hankite suure täpsusega metallkomponente pistikute, autoelektroonika, meditsiiniseadmete, sideseadmete või muude täppiskoostude jaoks,võtke meiega ühendustet arutada oma jooniseid, materjale, tolerantse, tootmismahtu ja kohandatud tembeldamisnõudeid.
